智能光纤配线架
- 高密度，支持24 口双工的LC 耦合器（48 芯光纤），1U标准尺寸
- 推拉式抽屉，可以方便光缆的安装
- 大空间可以方便光缆的管理，包括光缆管理夹，光缆接续盒，线缆接地排，线缆入盒管等等
- 支持FC / LC / SC 耦合器
- 可支持单模和多模的耦合器
- 可调整的机架安装支架，允许凹进安装，增强对线缆的保护
- 大的工作区域方便安装
- 背面和侧面的线缆安装支架
- 背面RJ45 通讯端口直接连接ISU进行通讯
- 配线架在软件系统中做到真正的实时监控
- 提供SM 及MM 两种规格模式
智能网络配线架
- 高密度, 24 端口, 每端口上方有Led ， 1U 标准尺寸。
- 符合 ANSI / TIA / EIA – 568 – B.2 – 1, ISO / IEC118012nd版本 ( 2002 ) 和CENELECEN50173 ( 2002 ) 对 Category6 / Class E 的要求。

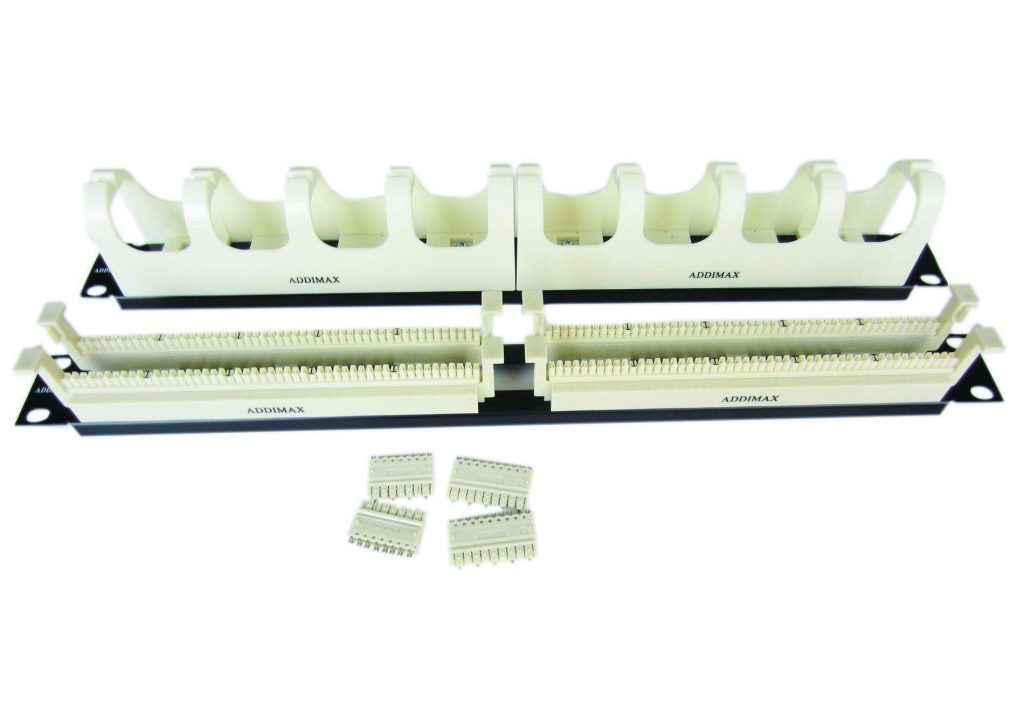

- 单一的标识和端接，使用标准110 端接工具
- 可选择的增强型线缆支撑支架
- 独特的装配固定设备
- 彩色线缆标识，可兼容T568A 和 T568B 两种打线模式
- 背面的线缆弯曲半径保护装置
- 向下兼容 Category5e 和 Category5 标准配线产品
- 支持22 – 26 线规的线缆
- 背面RJ45 通讯端口直接连接ISU 进行通讯
- 提供端口的实时扫描
- 配线架在软件系统中做到真正的实时监控
- 提供UTP 及FTP 集成式与模块式两种规格可供选择
智能管理单元
- ISU 为DICS 系统中除去常规综合布线系统中所必须的配线架及跳线外，唯一的一种硬件设备；负责收集及处理来自配线架的信息，当配线架端口间跳线在本ISU 所管理的配线架间进行时，ISU 直接处理这些信息, 然后转变成TCP / IP 方式，传递到管理Sever 。
- 当配线架端口间的跳线是跳接到别的ISU 连接的配线架时，ISU 之间进行通讯，识别连接信息，不同的ISU 分别处理，转换成TCP/IP，传递到管理Sever
- ISU 通过SNMP 获得交换机相关数据，传递到管理Sever
- ISU 提供了管理Sever 数据库所需的资料
- ISU 采用1U 标准机柜尺寸设计
- ISU 的接口及指示灯
前面板
- 2个RJ45型接口，上方为Input ， 下方为Output；用于连接其他的ISU
- 24 个RJ45 型接口，配线架连接端口，用于连接E – panel
- 1个RJ45 型接口，用于连接交换机
- 1个128 x 32 的液晶显示板；用于显示左方24个配线架接口的连接状态，及提供配线架故障的告警显示
- 1个红色Led 为电源指示灯
- 1个双色绿黄Led，用于显示ISU的工作状态
后面板
- 1个标准电源接口
- 通过ISU前面板的RJ45液晶显示屏，技术人员可以知道ISU各连接端口的连接状态
- 通过ISU通讯电缆连接ISU和E – panel , 最大长度为1200 m
